با پیشرفت روزافزون صنعت برق و تجهیزات مرتبط با آن، ابزارهای گوناگونی برای افزایش سرعت، دقت و ایمنی در کارهای برقی تولید شده اند. یکی از این ابزارهای مهم و پرکاربرد انبر یا دستگاه پرس کابلشو است که وظیفه دارد کابلشو را به سیم و کابل ها متصل کند تا اتصال محکم، ایمن و استانداردی ایجاد شود.
در ادامه، به صورت کامل با مفهوم کابلشو، انواع آن و نقش مهم دستگاه پرس کابلشو در صنایع برقی آشنا خواهیم شد.
راهنمای خرید پرس کابلشو یا پرس وایرشو
کابلشو چیست؟
کابلشو (به انگلیسی: Cable Lug یا Wire Shoe) قطعه ای فلزی است که برای برقراری اتصال ایمن بین سر کابل و تجهیزات برقی مختلف مانند شینه های مسی در تابلو برق، کلید فیوزها، کلیدهای اتوماتیک و سایر اجزای الکتریکی استفاده می شود.
در واقع کابلشو نقش یک اتصال دهنده یا کانکتور قدرتمند را ایفا می کند تا جریان برق بدون افت و با کمترین مقاومت منتقل شود. زمانی که نیاز به اتصال دو کابل وجود دارد اما اتصال مستقیم ممکن نیست، استفاده از کابلشو بهترین گزینه است. این قطعه باعث می شود هم اتصال از نظر مکانیکی محکم باشد و هم از نظر الکتریکی ایمن و استاندارد.
یکی از مزیت های مهم کابلشو نصب و جداسازی آسان آن است؛ به طوری که در زمان تعمیر یا تعویض کابل، بدون نیاز به بریدن سیم می توان کابلشو را از مدار خارج کرد. در صنعت برق، گاهی به کابلشو با نام های دیگری مانند سرسیم نیز اشاره می شود که در واقع همان قطعه با کاربرد مشابه است.
عکس انواع کابلشو در جنس های مختلف
پرفروش ترین مدل های انبر کابلشو
1 -

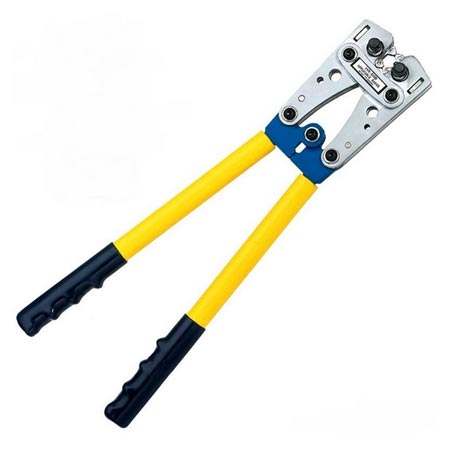

پرس کابلشو مدل HX-50B سایز 15 اینچ
ابزار پرس دستی کابلشو HX-50B جهت نصب اتصالات کابلشو - رابط مسی از سایز (سطح مقطع) ۶ الی ۵۰ میلیمتر مربع به کابل مورد استفاده قرار می گیرد. نیروی پرس در ابزار پرس دستی کابلشو از طریق نیروی دست اپراتور تأمین می گردد.
این ابزار حاوی ۶ جفت قالب می باشد که همگی در قسمت سر ابزار و به صورت یک تکه از جنس فولاد که حول محوری می چرخد تعبیه شد است.
بیشتر
2 -

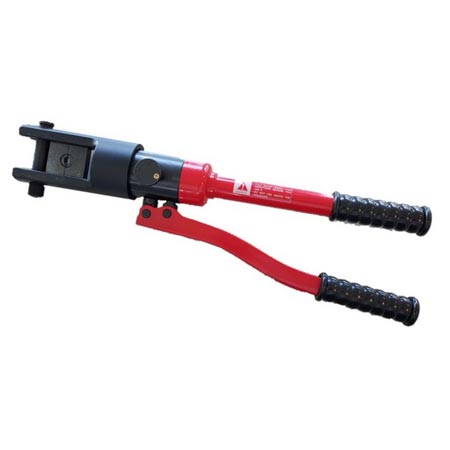

انبر پرس کابلشو هیدرولیکی مدل YQK-300 سایز 20 اینچ
انبر پرس هیدرولیک کابلشو مدل YQK-300 جهت نصب اتصالات کابلشو - رابط مسی از سایز (سطح مقطع) ۱۰ الی ۳۰۰ میلیمتر مربع به کابل، مورد استفاده قرار می گیرد. انبر پرس هیدورلیک کابلشو، از روغن جهت انتقال نیروی مکانیکی دست اپراتور به اجزاء متحرک ابزار (مانند شفت و پیستون) اسـتفاده می گردد.
این انبر در جعبه ای از جنس پلاستیک سـخت، به همراه ۱۲ عدد قالب پرس در سایز های گوناگون عرضه می گردد.
بیشتر
3 -

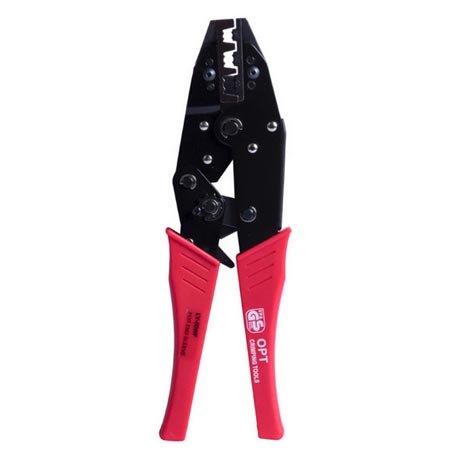

انبر پرس کابلشو دستی او پی تی مدل LY-50WF
4 -

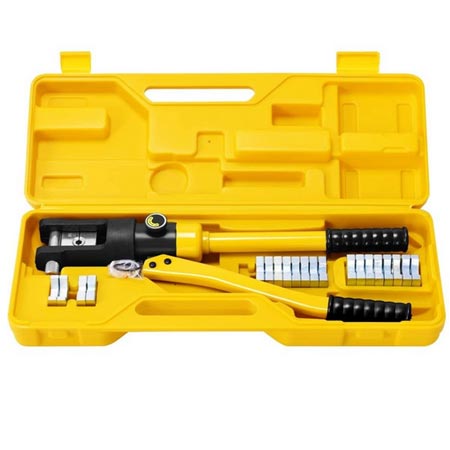

پرس کابلشو مدل YQK-300 به همراه مجموعه 11 عدد قالب
ابزار پرس هیدرولیک کابلشو مدل YQK-300 جهت نصب اتصالات کابلشو - رابط مسی از سایز (سطح مقطع) 16 الی 300 میلیمتر مربع به کابل، مورد استفاده قرار می گیرد.
در ابزار پرس هیدورلیک کابلشو، از روغن جهت انتقال نیروی مکانیکی دست اپراتور به اجزاء متحرک ابزار (مانند شفت و پیستون) استفاده می گردد. ابزار در جعبه ای قفل شو از جنس پلاستیک سخت، به همراه 11 عدد قالب پرس در سایز های گوناگون عرضه می گردد.
بیشتر
5 -

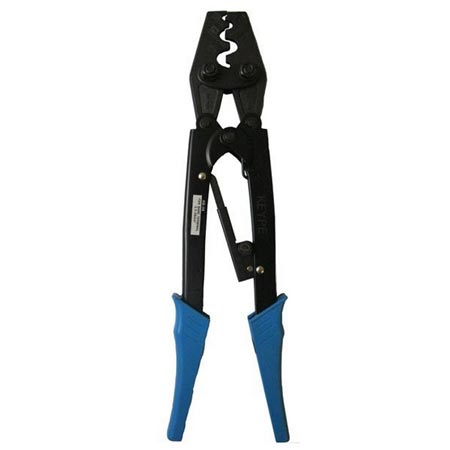

پرس کابل شو دستی برند کیپ مدل HS-38
6 -

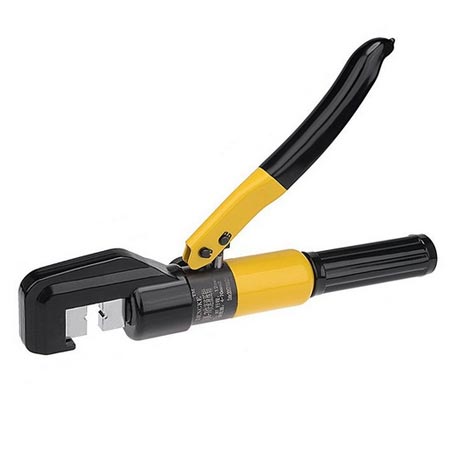

انبر پرس کابل شو مدل YQK-70 سایز 70-40 میلیمتر
پرس کابلشو هیدرولیک YQK-70A یکی از بهترین پرس کابلشو ها می باشد برای پرس کردن کابلشو به کابل، نیاز به دستگاه پرس کابلشو می باشد که به دو صورت دستگاه پرس کابلشو شارژی و دستگاه پرس کابلشو هیدرولیکی در بازار وجود دارد.
لقمه های پرس کابلشو باید مطابق با استادارد DIN مربوط به کابلشوها تولید شوند تا در حین پرس کردن کابلشو، نه تنها هادی داخل کابلشو له نشود همچنین نقطه تیزی حاصل نگردد بلکه اتصالی مطمئن برای مدت طولانی حاصل گردد.
این مباحث برای اتصالات در تمام سطح ولتاژی بسیار حائز اهمیت می باشد بخصوص در سطح ولتاژی فشار متوسط و فشارقوی. این پرس کابلشو دارای 7 عدد لقمه می باشد لقمه های این پرس کابلشو شامل 4 - 6 - 10 - 16 - 25 - 35 - 50 - 70 می باشد.
بیشتر
7 -

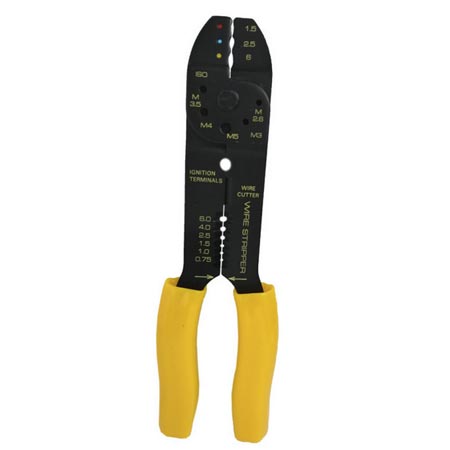

انبر پرس سرسیم او پی تی مدل 504 سایز 9 اینچ
8 -

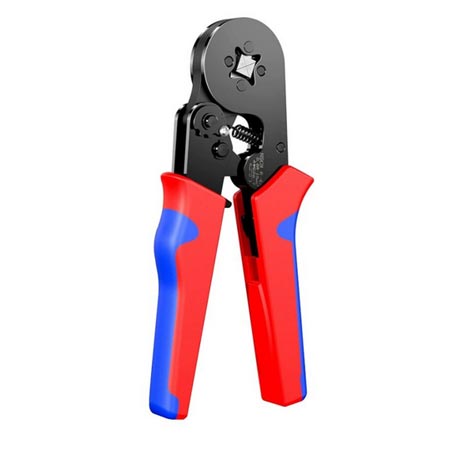

انبر پرس وایرشو مدل HSC8 6-4 سایز 7 اینچ
این ابزار نوعی پرس وایرشو است که جهت پرس سرسیم در رنجهای 6-0.25 روی سیم مورداستفاده قرار میگیرد. از ویژگیهای مهم محصول فوق قابلیت انعطاف پذیری آن برای پرس سرسیم در رنجهای 25 الی 6 میلی مترمربع میباشد.
فک آن فولادی بوده بوده و دسته آن از روکش پلاستیکی محکمی برخوردار است.همچنین دستگاه فوق از وزن وابعاد مناسبی برخوردار بوده که کار با آن را آسان می نماید.
بیشتر
9 -

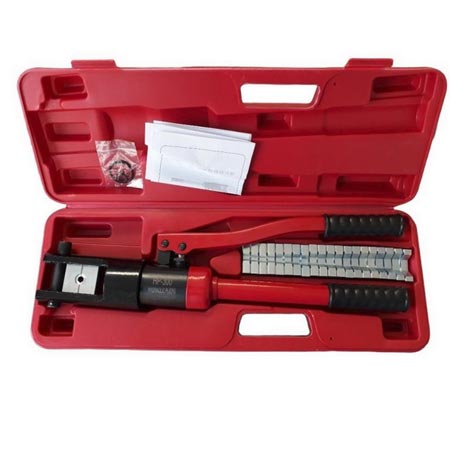

انبر پرس کابلشو هیدرولیک مدل 3 ضرب
ابزار پرس هیدرولیک کابلشو سه ضرب مدل HP-300 جهت نصب اتصالات کابلشو - رابط مسی از سایز (سطح مقطع) 16 الی 300 میلیمتر مربع به کابل، مورد استفاده قرار می گیرد.
در ابزار پرس هیدورلیک کابلشو، از روغن جهت انتقال نیروی مکانیکی دست اپراتور به اجزاء متحرک ابزار (مانند شفت و پیستون) استفاده می گردد. ابزار در جعبه ای قفل شو از جنس پلاستیک سخت، به همراه 11 عدد قالب پرس در سایز های گوناگون عرضه می گردد.
بیشتر
مزایای استفاده از کابلشو چیست؟
در گذشته، اتصال سیم ها به روش های ابتدایی انجام می شد؛ برای مثال، دو سیم را به هم می پیچاندند و با چسب برق آن را محکم می کردند. این روش علاوه بر وقت گیر بودن، از نظر ایمنی بسیار خطرناک بود و احتمال جرقه، اتصالی یا آتش سوزی را بالا می برد.
با ورود کابلشو به صنعت برق، این مشکلات تا حد زیادی برطرف شد. از جمله مزایای استفاده از کابلشو می توان به موارد زیر اشاره کرد:
افزایش ایمنی اتصال ها: کابلشو با پوشش فلزی و طراحی استاندارد، از برق گرفتگی، جرقه و سوختگی سیم ها جلوگیری می کند.
-
انتقال بهتر جریان الکتریکی: به دلیل تماس کامل سطحی بین کابل و کابلشو، مقاومت الکتریکی کاهش یافته و جریان بدون افت منتقل می شود.
-
نصب سریع و آسان: با استفاده از دستگاه پرس کابلشو، می توان اتصال را در چند ثانیه انجام داد.
-
امکان جداسازی و تعمیر راحت: در صورت خرابی کابل، کابلشو را می توان بدون آسیب به هادی جدا کرد.
-
دوام و طول عمر بالا: جنس کابلشو معمولاً از مس یا آلومینیوم انتخاب می شود تا در برابر خوردگی و حرارت مقاوم باشد.
به همین دلایل، کابلشو و دستگاه پرس آن امروزه یکی از تجهیزات ضروری در برق کشی ساختمان ها، تابلو برق های صنعتی و پروژه های مهندسی به شمار می روند.
پرس کابلشو چیست؟
دستگاه پرس کابلشو یا انبر پرس کابلشو یکی از ابزارهای ضروری در برق کشی صنعتی و ساختمانی است که برای اتصال کابلشو به کابل های مسی و آلومینیومی بدون نیاز به لحیم کاری مورد استفاده قرار می گیرد.
با این ابزار می توان انواع سرسیم ها، وایرشوها و کابلشوها را به صورت استاندارد به کابل متصل کرد تا اتصال نهایی کاملاً محکم، ایمن و قابل اطمینان باشد.
زمانی که کابلشو روی سیم قرار می گیرد، باید به گونه ای پرس شود که هیچ فاصله یا لقی بین آن ها وجود نداشته باشد. این کار با فشار مکانیکی یا هیدرولیکی انجام می شود تا اتصال از نظر الکتریکی و مکانیکی کامل گردد. به همین دلیل، انتخاب دستگاه پرس کابلشو مناسب اهمیت بسیار زیادی دارد، چون اگر فشار وارد شده کم یا زیاد باشد، اتصال ممکن است ضعیف یا آسیب دیده شود.

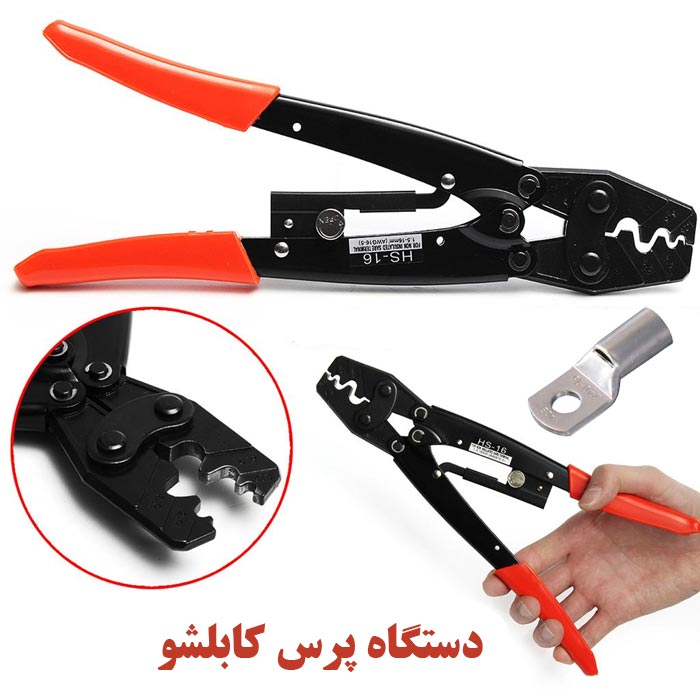

عکس دستگاه پرس کابلشو یا پرس وایرشو
به طور کلی، ابزارهای پرس کابلشو به چند گروه اصلی تقسیم می شوند:
-
پرس کابلشو دستی
-
پرس کابلشو هیدرولیک (دستی یا شارژی)
-
پرس کابلشو پنوماتیک
-
پرس کابلشو برقی
در میان آن ها، مدل های دستی و هیدرولیک بیشترین استفاده را در پروژه های برقی دارند. برخی از دستگاه های جدید نیز به صورت تلفیقی طراحی شده اند تا بتوان با یک ابزار، چند نوع اتصال مختلف (مثل سرسیم، وایرشو و کابلشو) را پرس کرد که از نظر اقتصادی به صرفه تر هستند.
انواع پرس کابلشو
1. پرس کابلشو دستی
پرس کابلشو دستی یکی از ساده ترین و رایج ترین ابزارها برای اتصال کابلشو است. این دستگاه دارای دو فک متحرک بوده که با نیروی دست کاربر، کابلشو را روی سیم فشار می دهد تا اتصال محکم ایجاد شود.
برای استفاده از آن کافی است مراحل زیر را انجام دهید:
-
ابتدا سر کابل را به اندازه لازم لخت کنید.
-
کابلشو را روی سیم قرار دهید.
-
آن را بین فک های انبر پرس قرار داده و دسته ها را با فشار جمع کنید تا اتصال کامل شود.
در بسیاری از مدل های دستی، لقمه های پرس به صورت شش گوش قابل تنظیم هستند و سایز آن ها معمولاً از 6 تا 120 میلی متر مربع متغیر است. از نظر قیمت، این نوع دستگاه مقرون به صرفه بوده و به دلیل وزن سبک، برای استفاده در پروژه های کوچک و کارهای نصبی بسیار مناسب است.

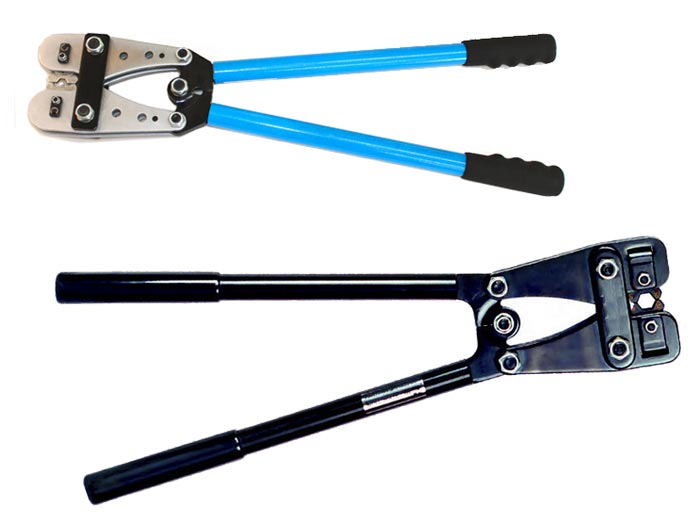

عکس پرس کابلشو دستی
2. پرس کابلشو هیدرولیکی
پرس کابلشو هیدرولیکی یکی از قدرتمندترین و پرکاربردترین ابزارها در صنعت برق است که برای پرس و برش کابل های مسی، آلومینیومی و حتی کابل های آرموردار استفاده می شود. این دستگاه با استفاده از سیستم هیدرولیک، فشار بسیار بالایی را با نیروی کم ایجاد می کند و به همین دلیل در پروژه های بزرگ صنعتی یا کارگاه های تخصصی برق، جایگزین مناسبی برای مدل های دستی محسوب می شود.
پرس هیدرولیکی را می توان هم به صورت دستی و هم در مدل های پمپ دار یا پایه دار مورد استفاده قرار داد. یکی از مزیت های مهم این ابزار، سرعت بالا در انجام پرس است؛ به طوری که عملکرد آن را می توان در کوتاه ترین زمان تغییر داد و عملیات پرس یا برش را بدون اتلاف وقت انجام داد.
لقمه های این نوع دستگاه در سایزهای مختلف از 6 تا 300 میلی متر مربع قابل تعویض هستند، بنابراین برای انواع کابل ها با قطرهای متفاوت قابل استفاده اند
برخی از ویژگی های کلیدی پرس کابلشو هیدرولیکی عبارت اند از:
-
مناسب برای برش و پرس کابل های آلومینیومی، مسی و آرموردار
-
مجهز به دو پمپ دو سرعته برای افزایش سرعت عملکرد
-
دارای کلگی قابل چرخش 360 درجه جهت دسترسی آسان در فضاهای محدود
-
برگشت خودکار فک ها پس از اتمام پرس برای افزایش سرعت و راحتی کاربر
-
مجهز به شیر فشارشکن خودکار برای کنترل دقیق فشار و جلوگیری از آسیب به کابل
به طور کلی، دستگاه پرس کابلشو هیدرولیکی با توان بالا، دقت زیاد و طراحی ارگونومیک، گزینه ای ایده آل برای برق کاران حرفه ای، پیمانکاران شبکه های برق و نصابان تابلو برق های صنعتی است.

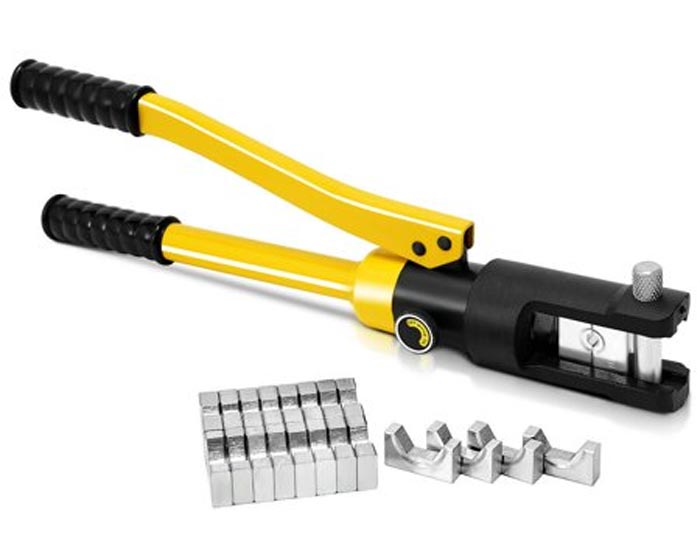

عکس پرس کابلشو هیدرولیکی
2. پرس کابلشو هیدرولیک شارژی
پرس کابلشو هیدرولیک شارژی از نسل های پیشرفته تر دستگاه های پرس محسوب می شود که با استفاده از نیروی الکتریسیته و باتری قابل شارژ کار می کند. این مدل سرعت بسیار بالایی دارد و نیازی به اعمال فشار زیاد توسط کاربر نیست، بنابراین برای پروژه های سنگین یا صنعتی گزینه ای عالی به شمار می رود.
از ویژگی های مهم این ابزار می توان به موارد زیر اشاره کرد:
-
استفاده از فک های فولادی مقاوم برای پرس دقیق و طول عمر بالا
-
مجهز به پمپ دو سرعته برای افزایش سرعت عملکرد
-
قابلیت تغییر سریع لقمه ها در سایزهای مختلف (از 6 تا 300 میلی متر مربع)
-
امکان کار به صورت دستی در مواقع اضطراری
-
و در برخی مدل ها، وجود نشانگر شارژ باتری و سیستم قطع خودکار پس از پرس کامل
پرس کابلشو هیدرولیک شارژی به دلیل عملکرد دقیق و سرعت بالا، در پروژه های بزرگ صنعتی، نیروگاه ها و تابلو برق های فشار قوی بسیار مورد استفاده قرار می گیرد.

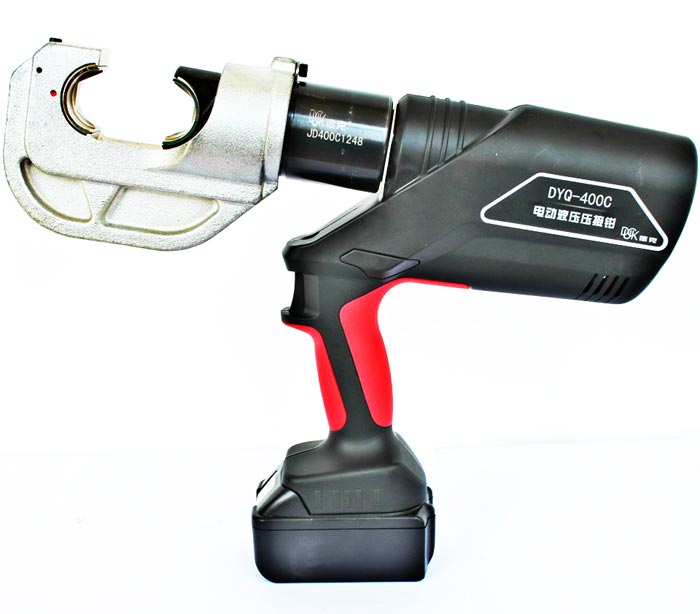

عکس پرس کابلشو هیدرولیکی شارژی
پرس کابلشو چه ویژگی ها و استانداردهایی باید داشته باشد؟
برای اینکه یک اتصال ایمن و استاندارد بین کابل و کابلشو برقرار شود، استفاده از دستگاه پرس کابلشو مناسب و باکیفیت اهمیت زیادی دارد.
هرگونه خطا در انتخاب ابزار یا نحوه پرس می تواند باعث گرم شدن بیش از حد محل اتصال، کاهش رسانایی، یا حتی آتش سوزی شود. بنابراین دستگاه پرس باید مطابق با استانداردهای فنی مشخصی طراحی و تولید شود.
مهم ترین ویژگی ها و استانداردهای دستگاه پرس کابلشو عبارت اند از:
1 - تأیید برند سازنده: ابزاری که برای پرس کابلشو استفاده می شود باید توسط همان برندی که کابلشو را تولید کرده، معرفی و تأیید شده باشد تا سازگاری کامل بین ابزار و قطعه برقرار گردد.
2 - عدم آسیب به کابلشو: فک ها و لقمه های پرس باید طوری طراحی شده باشند که پس از انجام پرس، هیچ آسیبی به بدنه کابلشو وارد نشود و سطح آن سالم بماند.
3 - پرس در یک مرحله: عمل پرس باید در یک بار فشردن کامل شود و نیازی به تکرار چندباره نداشته باشد. این موضوع باعث می شود اتصال یکنواخت و مطمئنی ایجاد گردد.
4 - تنظیمات ساده و سریع: ابزار پرس کابلشو باید به گونه ای باشد که قبل از شروع کار، تنها نیاز به تنظیمات جزئی داشته باشد و فرآیند آماده سازی آن زمان بر نباشد.
5 - حفظ سطح مقطع استاندارد: هنگام پرس، سطح مقطع کابل نباید بیش از مقدار تعیین شده در استاندارد کاهش یابد؛ زیرا این مسئله باعث افت جریان و داغ شدن سیم می شود.
6 - ورود کامل هادی به کابلشو: در بدنه بیشتر کابلشوها یک سوراخ نشانگر تعبیه شده است. این سوراخ به کاربر کمک می کند تا تشخیص دهد آیا سیم به اندازه کافی داخل کابلشو فرو رفته است یا خیر. اگر رشته های کابل از سوراخ مشخص قابل مشاهده باشند، یعنی اتصال در عمق مناسب انجام شده است.
نحوه کار با پرس کابلشو
کار با دستگاه پرس کابلشو بسیار ساده است، اما برای انجام درست و ایمن آن باید چند مرحله مشخص رعایت شود. در ادامه مراحل گام به گام کار با پرس کابلشو آورده شده است:
1 - انتخاب ابزار و کابلشو مناسب: پیش از هر چیز، باید نوع و سایز کابلشو متناسب با سطح مقطع کابل و ابزار پرس خود را انتخاب کنید.
2 - لخت کردن کابل: با استفاده از ابزار پوست کن سیم یا کابل بر، عایق روی سیم را به اندازه لازم جدا کنید. دقت داشته باشید که سیم بیش از حد لخت نشود تا بخش بدون عایق در معرض دید قرار نگیرد.
3 - پیچاندن رشته های سیم: رشته های مسی یا آلومینیومی را با انگشتان خود به هم بپیچانید تا در هنگام قرار دادن در کابلشو پخش نشوند. این کار باعث استحکام و انتقال بهتر جریان می شود.
4 - قرار دادن کابل در کابلشو: سیم را تا انتهای کابلشو وارد کنید تا از سوراخ نشانگر قابل مشاهده باشد.
5 - پرس کردن کابلشو: حالا کابلشو را در محل صحیح دستگاه پرس قرار دهید. اگر از انبر پرس کابلشو دستی استفاده می کنید، دسته ها را با فشار جمع کنید تا اتصال کامل شود.
در صورتی که ابزار شما از نوع ضامن دار یا هیدرولیکی است، کافی است فشار را تا پایان فرایند حفظ کنید؛ دستگاه پس از اتمام پرس، به صورت خودکار فک ها را آزاد می کند.
با رعایت این مراحل، اتصال کابل و کابلشو کاملاً ایمن و استاندارد انجام می شود و انتقال جریان برق بدون افت یا خطر صورت می گیرد.
